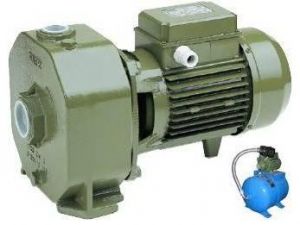

SAER CB40/50л

SAER CB40/50л

Применение

Насосные станции на базе центробежных насосов серии СВ-40-50 с двумя рабочими колесами применяются:

- для перекачивания химически неагрессивных жидкостей:
- для подачи воды на различные объекты
- для бытового применения(насосы для дачи, насосы для дома)
 - для использования с небольшими и средними емкостями в автоматических установках  повышения давления.

Конструкция
Электронасосы этой серии снабжены двумя рабочими колесами, установленными на валу двигателя и размещенными в мощной насосной части из чугуна. Они вращаются внутри диффузоров, при этом жидкость выходит из одного рабочего колеса, и через каналы диффузора попадает на вход рабочего колеса. Каждое рабочее колесо со своим диффузором представляет собой отдельную ступень насоса, в которой усиление напора жидкости происходит по принципу работы центробежного насоса.


Применяемые материалы
Насосная часть и опора двигателя изготовлена из чугуна.
Рабочее колесо - из латуни или из термопластика
Диффузоры - из термопластика
Роторная вставка - из нержавеющей стали AISI 431
Уплотнение - из графито-керамики
Степень защиты: IP 44
Класс изоляции: F
Стандартное напряжение: 230V

Ограничения

- температура перекачиваемой жидкости от -15 °С до 70 °С.

- максимальное рабочее давление: 10bar.

- максимальная температура окружающей среды: 40 °С (для использования насоса Манометрическая высота всасывания: 8м.

Установка
 Насос может быть установлен в горизонтальном, наклонном или вертикальном положении при условии, что двигатель находится в верхней части. Направление вращения: против часовой стрелки, если смотреть со стороны всасывающего патрубка насоса.

Габаритные размеры и технические данные насоса

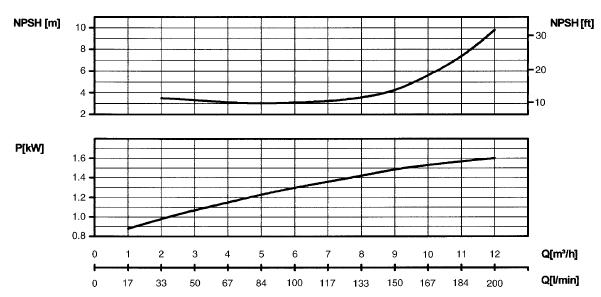

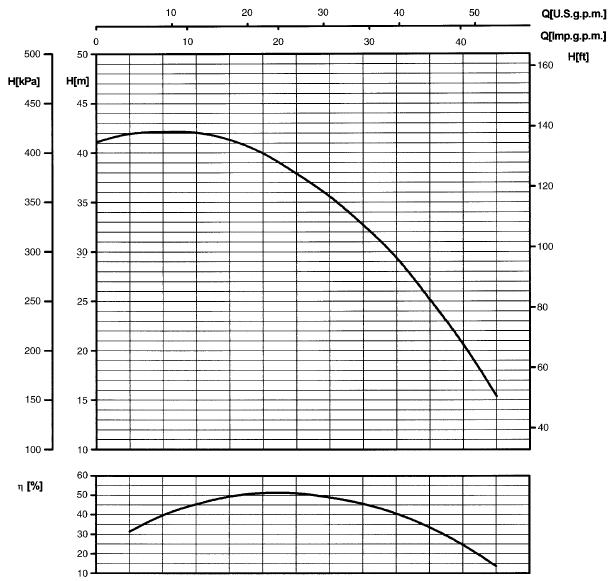

Напорно-расходная характеристика насоса
