PEDROLLO JCR 1C

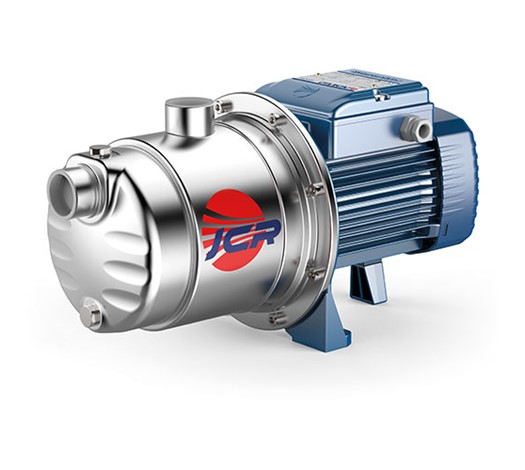

Насос Pedrollo JCR 1C

Область применения и установка

Самовсасывающие насосы серии JCR рекомендуются для перекачки воды и жидкостей, химически не агрессивных по отношению к конструкционным материалам насоса. Модель спроектирована для перекачки жидкостей с повышенным содержанием воздуха. Благодаря своей надежности и простоте эксплуатации, эти насосы рекомендуются к применению в бытовом секторе, в частности, в сочетании с гидроакумуляторами малых и средних объемов, для подачи воды, для орошения садов и огородов и т.д. Установка должна производиться в помещениях или местах, защищенных от атмосферного воздействия. Границы применения: манометрическая высота всасывания до 9 м, температура жидкости до +40°C, температура окружающей среды до +40°C.

Конструкционные характеристики

• КОРПУС НАСОСА: нержавеющая сталь AISI 304, патрубки с резьбой согласно ISO 228/1.
• ФЛАНЕЦ: нержавеющая сталь AISI 304.
• ЭЖЕКТОР В СБОРЕ: технополимер Noryl FE1520PW.
• РАБОЧЕЕ КОЛЕСО: нержавеющая сталь AISI 304.
• ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104
• МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR.
• ЭЛЕКТРОДВИГАТЕЛЬ: насосы соединены с электродвигателем PEDROLLO соответствующей мощности.
• JCRm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.
• JCR: трехфазный 230/400 В - 50 Гц
• ИЗОЛЯЦИЯ: класс F.
• СТЕПЕНЬ ЗАЩИТЫ: IP X4.
• ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 1510696

График рабочих характеристик самовсасывающих насосов JCR1:

Талица рабочих характеристик самовсасывающих насосов JCR1:

Габритные размеры самовсасывающих насосов JCR1:

1. Корпус насоса
2. Фланец
3. Эжектор в сборе
4. Рабочее колесо
5. Вал двигателя
6. Механическое уплотнение
7. Подшипники
8. Конденсатор
9. Электродвигатель

Типовая схема монтажа самовсасывающих насосов JCR1:
