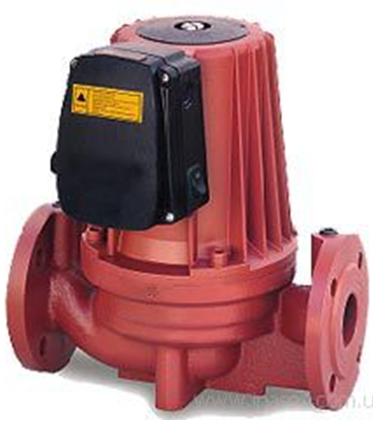

TERMOWATER GPD 5-5-150
| Скорость |
1 |
|
|
| Мощность (Вт) |
150 |
|
|
| In(А) |
1.5 |
|
|
| Hmax(м) |
5.7 |
|
|
| Qmax(м3/ч) |
14.0
|
|
|
Насосы серии GPD изготовлены из материалов высочайшего качества, обеспечивающих наивысший возможный класс изоляции Н в соответствии со стандартом IЕЕЕ 117. Благодаря этому достигается небывалый диапазон рабочих температур - допустимая рабочая температура двигателя 1800С. Это позволяет использовать насосы данного типа те только в системах отопления, но и в системах горячего водоснабжения (что немыслимо для насосов с классом изоляции F), а также гарантирует срок службы на 40-60% больший по сравнению с насосами, имеющими класс изоляции F.
Описание насоса
Гидравлическая часть из чугуна, для версии “В” из латуни;
Корпус двигателя из алюминия;
Рабочее колесо из технополимера;
Вал двигателя из нержавеющей стали, на графитовых подшипниках, смазкой которых служит перекачиваемая жидкость;
Втулка ротора, кожух статора и запорное кольцо из нержавеющей стали;
Упорное кольцо из керамики;
Уплотнительные кольца из этиленпропиленового каучука;
Заглушка клапана - вантуза из латуни;
Двухполюсный асинхронный двигатель с мокрым ротором снабжен встроенным реле аварийного отключения и не требует дополнительной защиты от перегрузок;
Насос с фланцевым соединением
Условия эксплуатации
Однофазный переменный ток с номинальным напряжением 220В и частотой 50Гц.
Давление в системе до 10 Атм.
Давление на входе не менее 1 Атм.
Жидкость может содержать примеси диаметром не более 0.2мм.
Температура перекачиваемой жидкости от 20C до 1100С
Температура окружающей среды от 2 град. С до 40 град. С
|
Номинальный поток Q (м^3/ч)
|
Номинальная высота подачи H (м)
|
Номинальная мощность P (Вт)
|
Номинальный ток In(А)
|
Номинальное напряжение V (В)
|
Скорость n (об./мин.)
|
|
5
|
5
|
150
|
1.5
|
220
|
3000
|
|
Модель
|
Размеры (мм)
|
Вес (кг)
|
|
H
|
H1
|
L
|
DN
|
G
|
B
|
Нетто
|
Брутто
|
|
GPD5-5-150/25
|
210
|
160
|
220
|
25
|
11/4"
|
160
|
6,5
|
7,0
|
|
GPD5-5-150/32
|
210
|
160
|
220
|
32
|
2"
|
160
|
6,5
|
7,0
|
|
GPD5-5-150/40
|
210
|
160
|
220
|
40
|
квадрат
|
160
|
7,2
|
7,7
|
